Сканер автомобилей своими руками

Переходник obd-ii — toyota 17-PIN

OBD 1 под рулевой колонкой справа

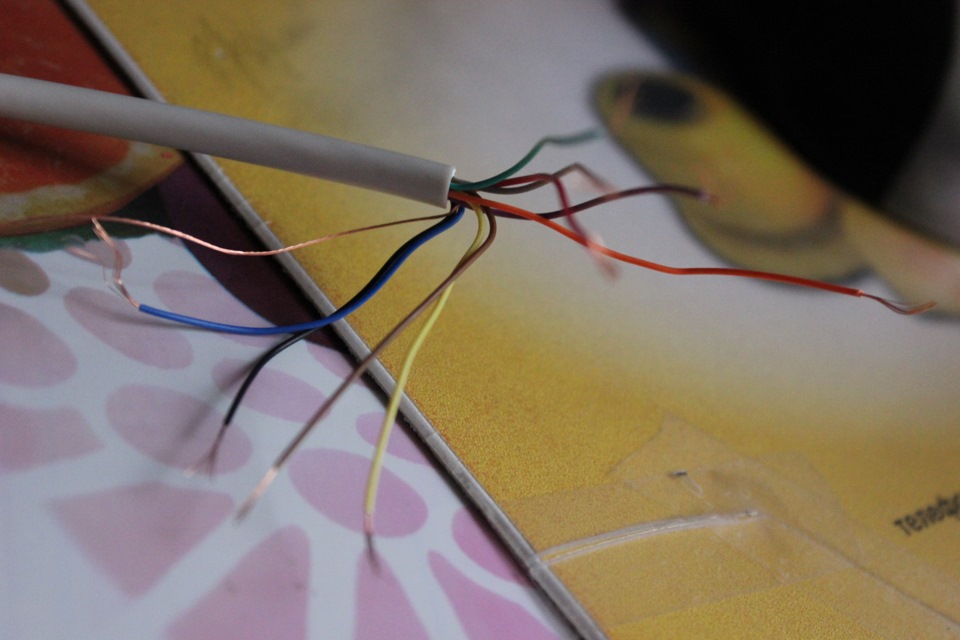

как выяснить какой провод идет на 5и 6 выход? ставим так шпильки, срезаем провода, и проверяем тестором, где какой провод выходит

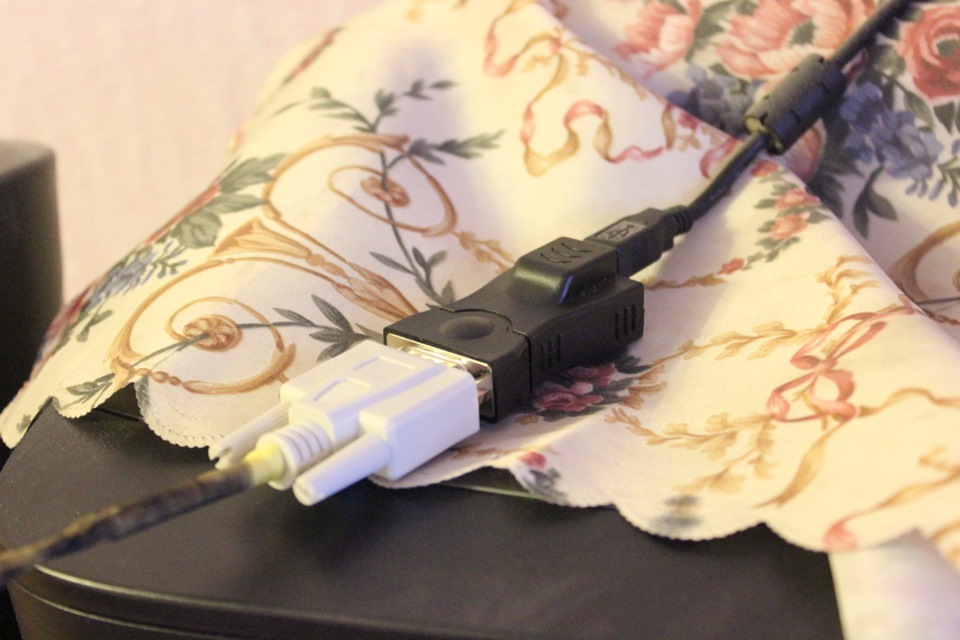

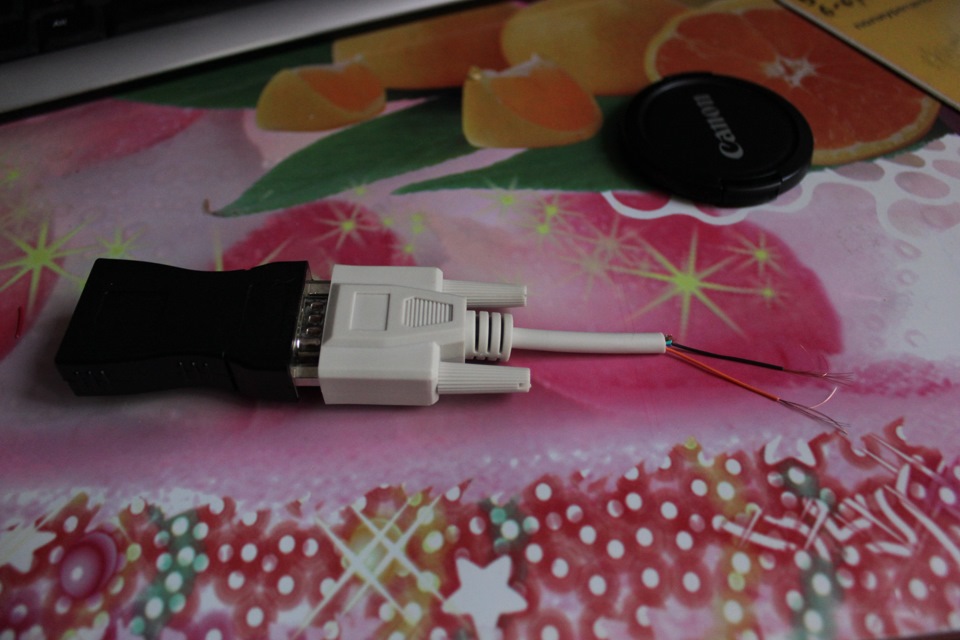

у меня такой переходник (папа-мама сом порта)

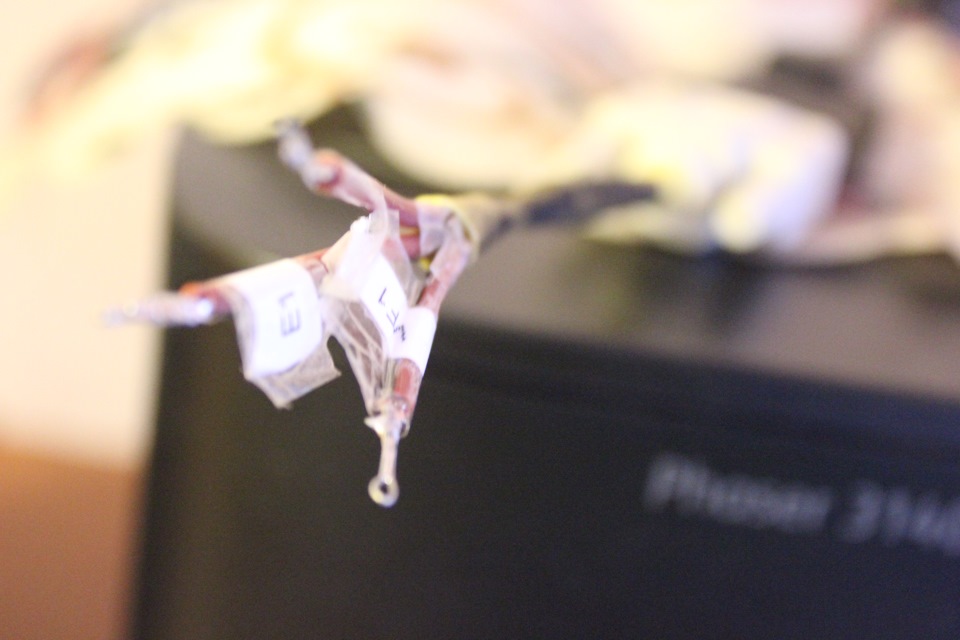

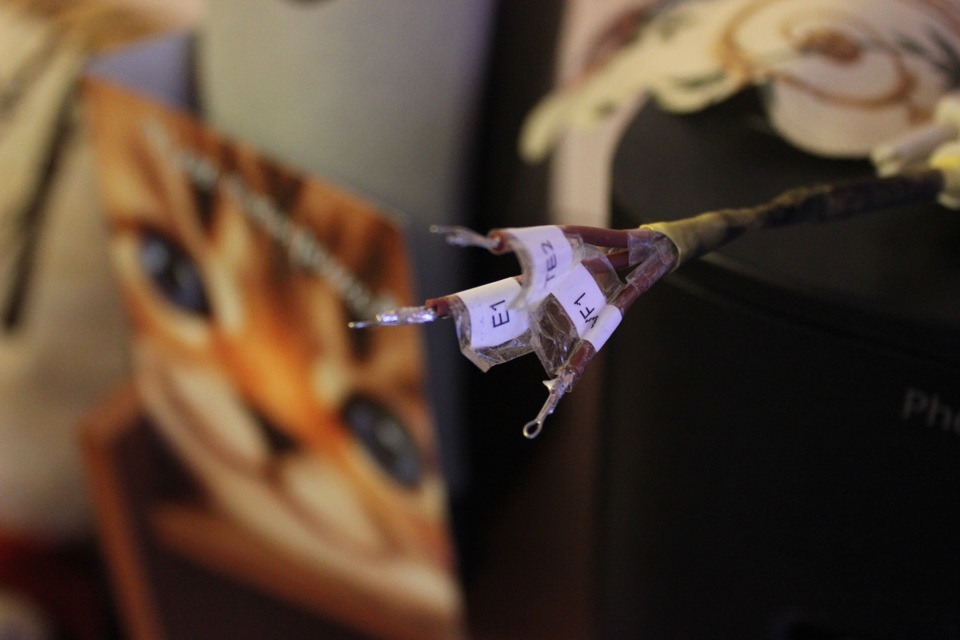

сначала подписывал провода куда втыкать так, после взял и припаял их намертво к ОБД выходу ))))

такая вот конструкция выходит в итоге,

Привет дорогие читатели! делюсь с вами моими достяжениями )))
Давно присматриваю себе бортовые компьютеры, а цена у них кусается, и решил сделать что нить бюджетное …
т.к. у меня есть ноутбук, решил делать с ним эксперементы.
Почитав на разных форумах интересные статьи, взялся и за сборку.

съездил в магазин — прикупил переходники COM порта.

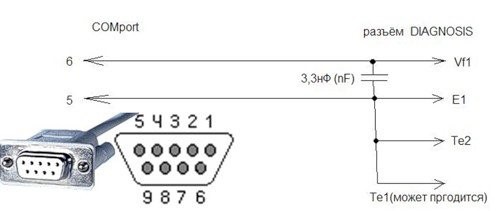

в сом порту --- 6 выход-это оранжевый провод
--------------------5 выход-это черный провод
приехал домой, разрезал провода, и занялся нехитрым делом--- спаивание всей конструкции… на все это ушло мах 30 минут ))))

после взял ноутбук и пошел цепляться к машине, все подключил и ВУАЛЯ, все работает)))

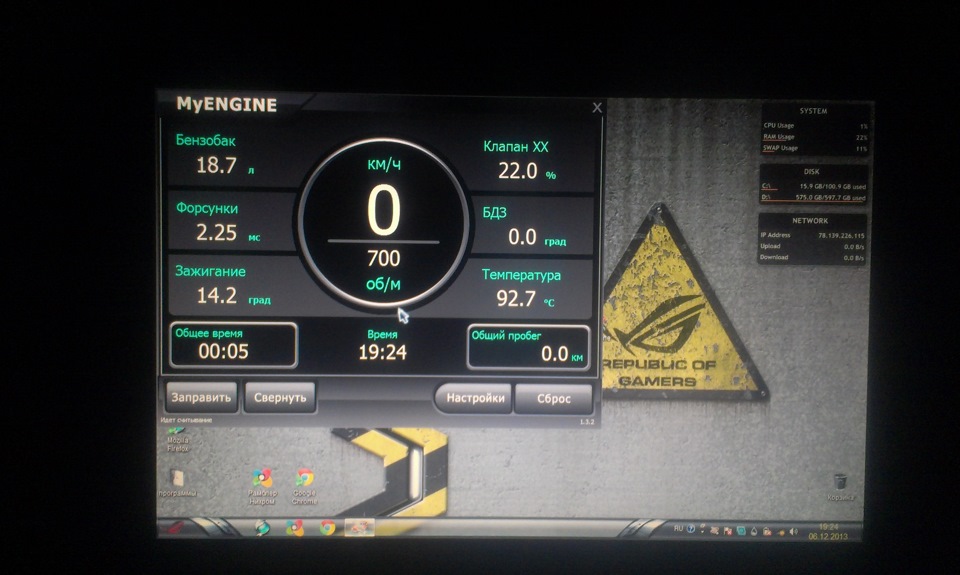

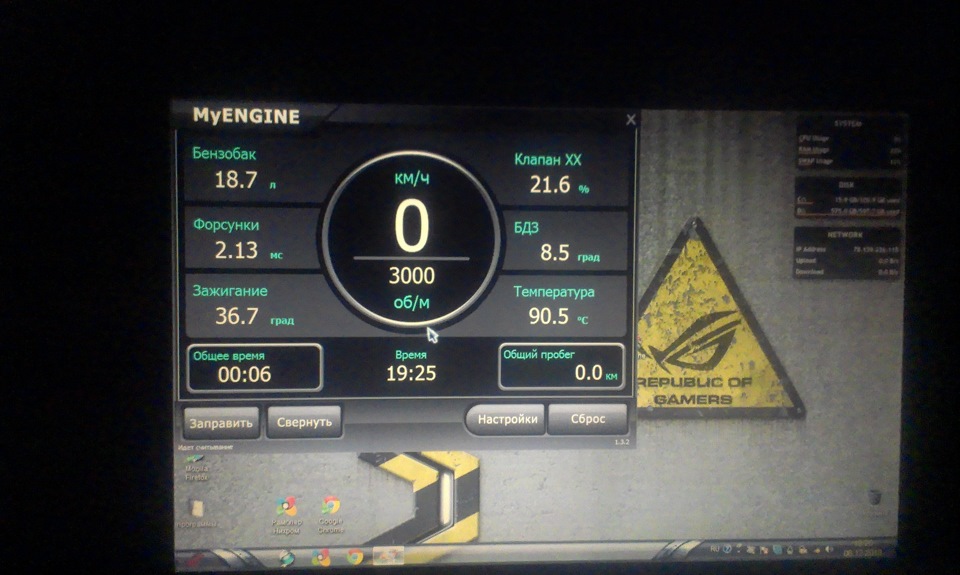

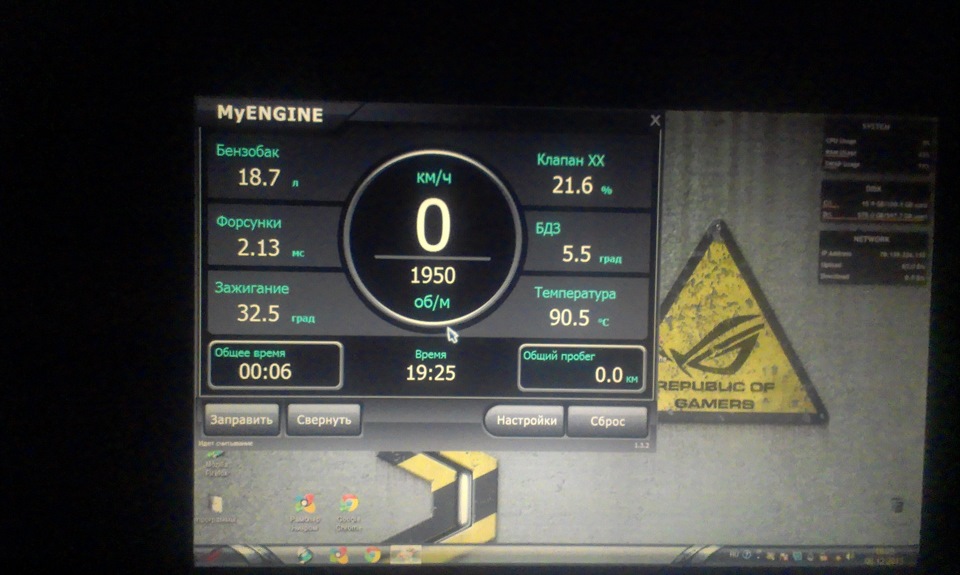

все показывается на экране ноута )
но тут ноут умер ((( теперь буду искать преобразователь напряжения)))

Программа для сканера

Цена вопроса: 400??Пробег: 63650 км
