Автомобильная зарядка USB 5В 2А как это сделано?

  • Цена: $19.66 за 10шт, брал 1шт за $1.86

Вне всякого сомнения, автомобильная зарядка — вещь полезная.
Взял попробовать простенький комплект на эксперименты.
Кабель уже проверял ранее.
mysku.ru/blog/aliexpress/28717.html

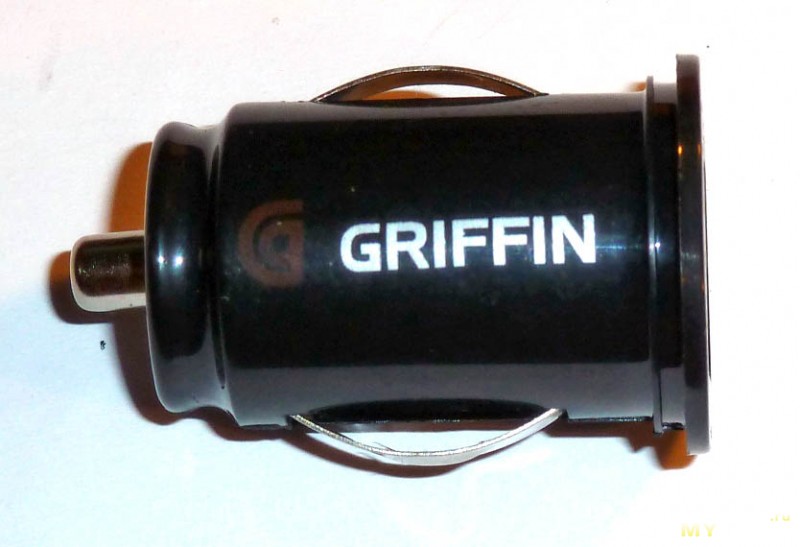

Зарядка очень компактная и короткая — далеко не всякое гнездо прикуривателя совместимо с ней, т.к. может не достать центральный контакт.





Зарядку естественно разобрал.



Состоит из двух спаянных плат — гетинаксовой для USB разъёма и стеклотекстолитовой для преобразователя.
Качество монтажа посредственное, пайка небрежная, платы спаяны криво, однако на удивление всё работает.
Защитного предохранителя естественно нет :(
Собрана зарядка на базе HC8816 (2А, 4,75-25В, 350кГц)

Реальная схема устройства.


Напряжение холостого хода задрано до 5,39В.
Под нагрузкой на самом разъёме напряжение нисколько не просаживается.
На максимальном заявленном токе 2А быстро перегревается далеко за 100гр и пахнет палёным.
Более-менее номально без перегрева держит выходной ток до 1,3А.
Хоть и заявлено рабочее напряжение 12-24V, в бортовую сеть 24V зарядку включать нельзя, т.к. там номинальное напряжение 28-29V и присутствуют кратковременные выбросы напряжения.
Минимальное входное напряжение для обеспечения выходного тока 1А — не менее 6V.

В установленном виде выглядит так



Для сравнения, покажу внутренности путёвой автозарядки Belkin 5V 1A
Как говориться, почувствуйте разницу :)






Итоговый вывод — эту зарядку лучше обходить стороной.
